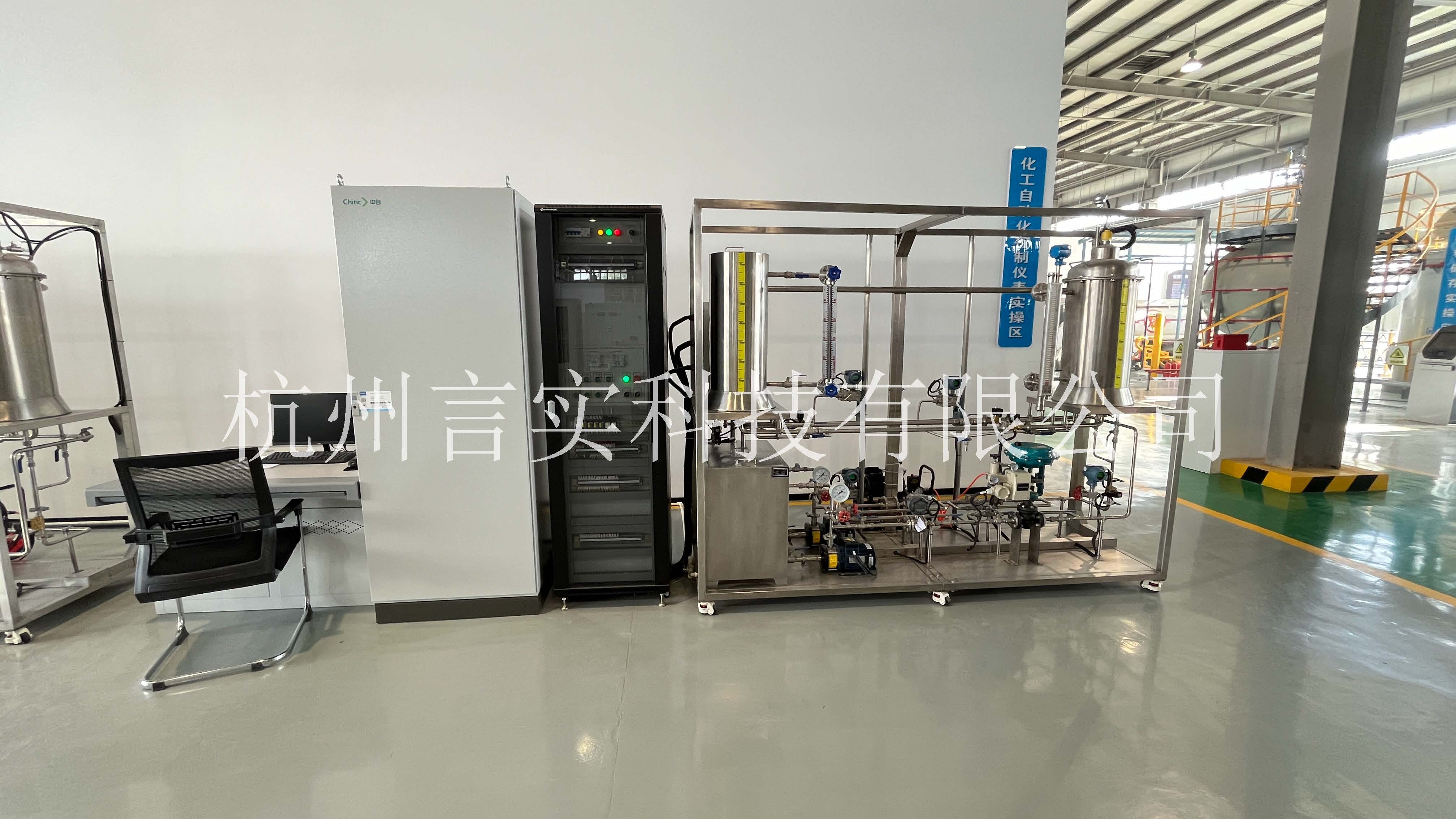

HDU9000-5化工仪表维修工培训与竞赛装置
时间：2024-09-05 09:38:01 浏览次数：160
HDU9000-5装置系统为仪表维修工项目大赛支持设备，，，，，， ，，系统集中了两套相互独立的复杂串级系统，，，，，， ，，配套ECS-700 DCS控制系统控制，，，，，， ，，由DCS及软件控制的方式切换不同的运行回路，，，，，， ，，从而完成不同的实训或竞赛任务，，，，，， ，，这样可以在有限的时间和空间内，，，，，， ，，完成多种的实训/竞赛组合，，，，，， ，，考核了选手对现场仪表调校和自动化系统运行的综合运维和保障能力 。。 。。。最终使用专业组态软件，，，，，， ，，通过DCS控制完成串级控制系统的开车、安全运行、参数整定等现场操作能力 。。 。。。
控制对象采用了开放式的结构，，，，，， ，，即所有的设备均可拆、可装、可调、可操作、可运行，，，，，， ，，能够实现从简单到复杂、从经典到现代的控制策略，，，，，， ，，以适应各级、各类培训与技能竞赛需求 。。 。。。除了内置两套复杂串级竞赛系统以外，，，，，， ，，还可以根据不同的控制方案组态构成不同的，，，，，， ，，从简单到复杂的10多种控制及实训系统 。。 。。。并可以在仪表运用配置、仪表安装点、以及配电箱中的接线端子上设置故障点，，，，，， ，，训练及考核实际操作及系统运行中故障分析诊断、排除维修的真实能力 。。 。。。着重培训学员的技能掌握以及动手能力，，，，，， ，，达到培养具有关键岗位运行保障能力和拓展创新型技能人才的目的 。。 。。。将大赛项目与教学实训集成为一体，，，，，， ，，实现了“仪器仪表维修工”职业培训与竞赛设备的专业化发展 。。 。。。
实训装置中的计算机是用来对DCS进行编程显示，，，，，， ，，使用内置组态软件对系统进行监控和信息处理、储存等，，，，，， ，，可实时显示设备状态，，，，，， ，，现场控制工艺流程；；；；； ；；根据实训或考核要求在组态界面选择控制类型，，，，，， ，，设置PID整定参数，，，，，， ，，显示调节参数效果，，，，，， ，，整定曲线自动绘制，，，，，， ，，最终达到稳定运行的状态 。。 。。。
实训装置功能介绍：
实训装置按照大赛要求可从参数抽定—识图安装--仪表接线--相互查线—裁判确认--参数设置—仪表调校—回路测试—故障诊断--维修维护--系统联校—参数整定—稳定运行--填写报告的多项技能训练及竞赛 。。 。。。具体实现的实训及竞赛的主要内容如下:
1、独立完成液位罐和加热釜串级等复杂控制项目的故障诊断及维修、安全联锁、回路调试、系统投运与参数整定；；；；； ；；
2、可实现对工艺系统所有仪表、部件、管路、动力信号等，，，，，， ，，都可按图拆卸与识图安装训练考核；；；；； ；；
3、熟练掌握DCS控制技术，，，，，， ，，并完成复杂控制系统的操作运行；；；；； ；；
4、控制软件内置系统的组态控制图，，，，，， ，，通过参数设定进行工艺系统的安全投运，，，，，， ，，自动绘制输出整定曲线，，，，，， ，，并可调出瞬时与历史曲线，，，，，， ，，对比分析；；；；； ；；
5、能够在液位罐和加热釜两个现场变送器上实现液位迁移量的正确调整；；；；； ；；差压变送器的投运（变送器安装、三阀组操作），，，，，， ，，零点迁移与调校；；；；； ；；
6、能够完成阀门定位器安装与调试，，，，，， ，，并与气动薄膜调节阀完成联校；；；；； ；；
7、能够在液位罐和加热釜复杂控制现场实现上限、下限报警的正确调整；；；；； ；；设备的回路测试及故障排除，，，，，， ，，完成联锁设置；；；；； ；；
8、配有安全仪表联锁系统，，，，，， ，，具有故障自诊断情况功能,紧急停车；；；；； ；；
9、支持控制对象的二次开发编程，，，，，， ，，提升组态软件的综合应用能力；；；；； ；；
10、控制对象采用了开放式的结构，，，，，， ，，即所有的设备均可拆、可装、可调、可操作、可运行，，，，，， ，，能够实现从简单到复杂、从经典到现代的控制策略，，，，，， ，，以适应各级、各类培训与技能竞赛需求 。。 。。。
11、本系统还可以满足仪器仪表维修工、化工仪表维修工、工业仪表自动化、工业控制等企业中相关专业培训的需求 。。 。。。它将连续性工业生产过程中常见的容器（罐、釜、塔）管路、泵、法兰、阀门等设备微缩、集成；；；；； ；；配合自动测量、参数控制可以对典型的物理参数（液位、流量）等进行测量、显示、反馈，，，，，， ，，从而完成系统的自动控制 。。 。。。
