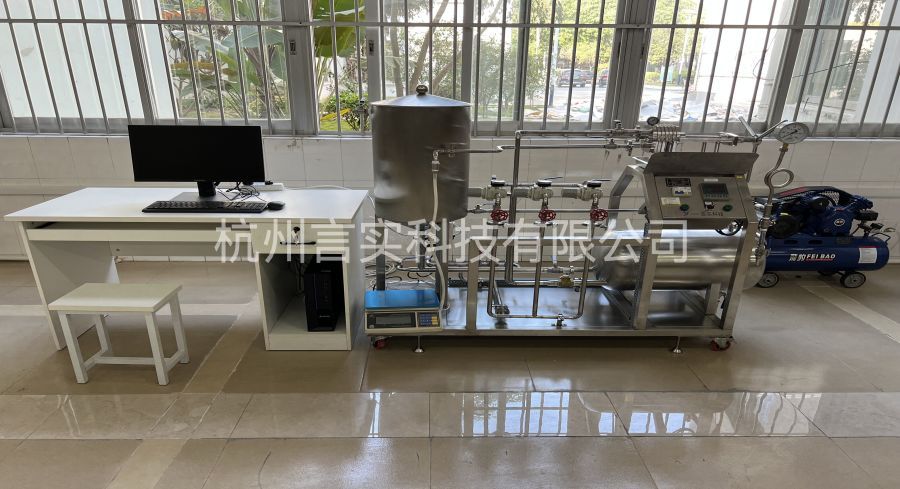

HGL-A数字恒压过滤实验装置
时间：2024-09-05 09:44:50 浏览次数：171
一．装置功能
1、实验设备由过滤板、过滤框组成的不锈钢小型业用板框过滤机，，， ，，，，，拌料桶料浆和供料压力罐都采用了压缩空气吹动搅拌；；；；；；
2、过滤压力范围（0.05--0.2MPa），，， ，，，，，通过自动压力改变，，， ，，，，，体现操作压力对过滤速率影响；；；；；；
3、过滤恒压通过 3 组恒压调节阀实现，，， ，，，，，可一次完成 3 个恒定压力实验过程，，， ，，，，，三组压力设定自由调节；；；；；；
4、滤液量测量：手动控制采用量筒+秒表，，， ，，，，，自动控制动控制采用电子天平自动测量装置，，， ，，，，，在一组实验中，，， ，，，，，可自动采样测量滤液量数据；；；；；；
5、系统实验完成后可把压力罐内的余料反压回料浆桶内，，， ，，，，，可保证压力罐清洁和无积料堵塞的情况；；；；；；
6、通过本实验装置，，， ，，，，，使学生充分了解板压滤机的结构和操作流程；；；；；；
7、测定过滤常数K、Qe、e及压缩性指数S；；；；；；
8、通过设定不同的压力来改变过滤的速率；；；；；；
9、通过实验，，， ，，，，，使学生了解智能数字仪表，，， ，，，，，计算机数据采集，，， ，，，，，控制的基本原理和过程。。。。。。。。
二．设计参数
1.过滤压力：0～0.3Mpa；；；；；；
2.过滤常数K:1.0×10-4—5.0×10-4m3/m2，，， ，，，，，qe：0.1—0.5；；；；；；
3.压缩性指数s：0.05-0.3；；；；；；
4.介质：轻质CaC03原料，，， ，，，，，过滤面积：滤布目数；；；；；；
5.板框：过滤面积0.024 m2，，， ，，，，，5板3框；；；；；；
6.料液压力罐：不锈钢材质，，， ，，，，，卧式贮罐，，， ，，，，，容积约30L。。。。。。。。高强玻璃视镜。。。。。。。。安全阀(安全压力可调)，，， ，，，，，自卸压。。。。。。。。
三．公用设施
1.供水：装置自带不锈钢水箱，，， ，，，，，连接自来水。。。。。。。。实验时经离心泵进入测试管路，，， ，，，，，循环使用；；；；；；
2.供电：电压AC220V，，， ，，，，，功率<2kW，，， ，，，，，标准单相三线制。。。。。。。。每个实验室需配置1~2个接地点(安全地及信号地)。。。。。。。。
