1、装置功能

（1）了解换热器换热的原理、认识各种传热设备的结构和特点、了解流化床的工作流程。。。。。。。

（2）认识传热装置流程及各传感检测的位置、作用，，，，，各显示仪表的作用等。。。。。。。

（3）掌握传热设备的基本操作、调节方法、了解影响传热的主要影响因素。。。。。。。

（4）掌握换热系数k计算方法及意义。。。。。。。

（5）了解逆流、顺流对换热效果的影响。。。。。。。

（6）了解挡流板的作用及强化传热的途径。。。。。。。

（7）学会做好开车前的准备工作。。。。。。。

（8）正�？？？？？？？担�，，，，按要求操作调节到指定数值。。。。。。。

（9）能正确使用设备、仪表，，，，，及时进行设备、仪器、仪表的维护与保养。。。。。。。

（10）能掌握现代信息技术管理能力，，，，，应用计算机对现场数据进行采集、监控。。。。。。。

（11）正确填写生产记录，，，，，及时分析各种数据。。。。。。。

（12）正常停车。。。。。。。

（13）能进行故障点的排除工作，，，，，故障点（气堵、水堵）。。。。。。。

（14）了解掌握工业现场生产安全知识。。。。。。。

2、主要配置

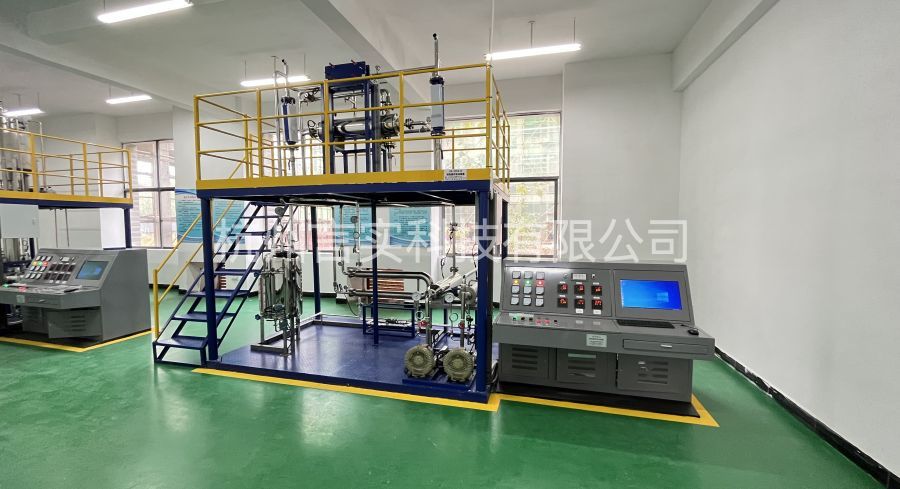

（1）设备框架：整机采用钢质安装框架（两层设计，，，，，一层平面方便操作、检修、出入，，，，，二层有安全斜梯通上并有护栏、防滑花纹板），，，，，防锈红丹底漆，，，，，喷烤漆处理。。。。。。。

（2）机械设备配置：列管换热器、套管换热器、蒸汽发生器、热空气加热器、附属管道及阀门。。。。。。。

（3）动力输送设备：1#鼓风机、2#鼓风机。。。。。。。

（4）检测配置：配置温度、压力、流量、液位等检测仪表。。。。。。。

（5）就地智能仪表电器控制台：钢质喷塑琴式结构就地仪表电器操作台，，，，，内安装漏电保�；；；；；；た掌亍⒌缌餍吐┑绫；；；；；；；て鞒浞挚悸侨松戆踩；；；；；；；ぃ�；；；；；；同时每一组强电输出都有旋钮开关控制，，，，，保证设备安全，，，，，操作控制便捷；；；；；；；装有分相指示灯，，，，，开关电源，，，，，接触器，，，，，固态继电器，，，，，自锁开关，，，，，塑铜线，，，，，橡套线，，，，，屏蔽线，，，，，铝合金线槽等。。。。。。。

（6）操作员站上位监控计算机：品牌电脑、i5或以上的处理器、8G内存、1000G硬盘、 USB光电键鼠、22”液晶显示器。。。。。。。

3、电气控制柜功能及组成

电气控制柜采用工业控制机柜，，，，，能对对象设备控制，，，，，包含对象设备的3个三相380V750W风机、1个单相220V3kW加热管、1个单相220V2kW空压机、6个单相220V电磁阀控制。。。。。。。电气控制柜基本组成如下：

（1）机柜：工业控制机柜：高宽深：2100800600mm，，，，，1台；；；；；；；

（2）空气开关：4P，，，，，40A，，，，，配套漏电保�；；；；；；て鳎�，，，，1个；；；；；；；3P，，，，，32A，，，，，1个；；；；；；；2P，，，，，16A，，，，，1个；；；；；；；

（3）电压表：6L2，，，，，0~450V，，，，，7个；；；；；；；6L2，，，，，0~250V，，，，，1个；；；；；；；

（4）电流表：6L2，，，，，5A，，，，，1个；；；；；；；

（5）旋钮开关：2�？？？？？？？サ悖�，，，，1个；；；；；；；3档6�？？？？？？？サ悖�，，，，6个；；；；；；；

（6）带灯启动按钮：1�？？？？？？？サ悖�，，，，带绿灯，，，，，供电220V，，，，，7个；；；；；；；

（7）带灯停止按钮：1�？？？？？？？サ悖�，，，，带绿灯，，，，，供电220V，，，，，7个；；；；；；；

（8）指示灯：绿色，，，，，供电220V，，，，，5个；；；；；；；红色，，，，，供电220V，，，，，1个；；；；；；；黄色，，，，，供电220V，，，，，1个；；；；；；；

（9）交流接触器：18A，，，，，6个；；；；；；；

（10）闪光报警仪:8路报警信号输入，，，，，带声光提醒，，，，，带消音及试验接口，，，，，1台；；；；；；；

（11）端子排、导轨、线槽、导线等柜内配件，，，，，1套。。。。。。。

4、软件运行环境

（1）MCGS软件运行环境：操作系统：win10；；；；；；；显示器分辨率：1080P（1920*1080）；；；；；；；

（2）DCS监控软件运行环境：操作系统：win10；；；；；；；显示器分辨率：1080P（1920*1080）；；；；；；；

（3）数据处理软件运行环境：操作系统：win10；；；；；；；显示器分辨率：1080P（1920*1080）。。。。。。。

5、监控及数据处理软件功能

软件满足装置在线监控及数据处理要求，，，，，能对现有装置进行监控，，，，，并能进行数据处理，，，，，能完成传热操作实训、总传热系数测定实验、三种换热器传热系统对比等实验，，，，，有流量控制、历史数据、历史曲线等功能。。。。。。。软件包含如下软件：

（1）MCGS监控软件进行监控；；；；；；；

（2）DCS监控软件进行监控；；；；；；；

（3）数据处理软件进行数据处理。。。。。。。
