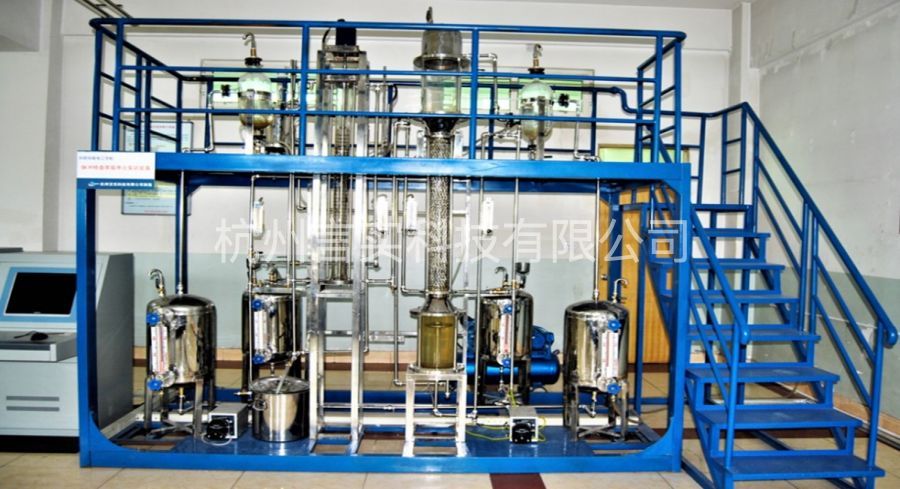

CQSX-A萃取单元操作实训装置
时间：2024-09-05 10:49:47 浏览次数：65
1、装置功能
（1）了解液--液萃取塔的结构及特点。。。。 。。
（2）能正确使用设备、仪表，，，，，及时进行设备、仪器、仪表的维护与保养。。。。 。。
（3）能及时掌握设备的运行情况，，，，，随时发现、正确判断、及时处理各种异常现象，，，，，特殊情况能进行紧急停车操作。。。。 。。
（4）掌握液--液萃取的工艺流程。。。。 。。
（5）掌握转盘萃取塔、脉冲萃取塔的的基本操作和调节方法。。。。 。。
（6）掌握传质单元高度的测定方法，，，，，并分析外加能量对液--液萃取塔传质单元高度和量的影响。。。。 。。
（7）学会做好开车前的准备工作。。。。 。。
（8）正�？？？？？？担�，，按要求操作调节到指定数值。。。。 。。
（9）了解并掌握板框式压滤机、离心过滤机、转鼓真空过滤机的结构及操作方法。。。。 。。
（10）能进行故障点的排除工作。。。。 。。
（11）正常停车。。。。 。。
（12）了解掌握工业现场生产安全知识。。。。 。。
2、主要配置
（1）设备框架：整机采用钢质安装框架（两层设计，，，，，一层平面方便操作、检修、出入，，，，，二层有安全斜梯通上并有护栏、防滑花纹板），，，，，防锈红丹底漆，，，，，喷烤漆处理。。。。 。。
（2）系统由脉冲/转盘萃取双萃取单元实训装置对象组成，，，，，所有不锈钢设备均进行不锈钢精细抛光处理，，，，，体现整个装置的工艺完美性。。。。 。。塔节采用优质无机玻璃制作，，，，，视觉效果好，，，，，脉冲萃取塔塔体：玻璃主体，，，，，上、下扩大段不锈钢，，，，，填料为不锈钢扁环。。。。 。。转盘萃取塔径：不锈钢动/静环。。。。 。。
（3）萃取塔萃余分相罐采用特制的高硼硅玻璃可视萃余分相罐，，，，，萃余分相现象清晰可见。。。。 。。装置运行介质为煤油—苯甲酸—水物系，，，，，萃取轻相物料可循环使用。。。。 。。
（4）就地智能仪表电器控制台：钢质喷塑琴式结构就地仪表电器操作台，，，，，内安装漏电保�；；；；た掌亍⒌缌餍吐┑绫；；；；；て鞒浞挚悸侨松戆踩；；；；；ぃ�；；；；同时每一组强电输出都有旋钮开关控制，，，，，保证设备安全，，，，，操作控制便捷；；；；；装有分相指示灯，，，，，开关电源，，，，，接触器，，，，，固态继电器，，，，，自锁开关，，，，，塑铜线，，，，，橡套线，，，，，屏蔽线，，，，，铝合金线槽等。。。。 。。
（5）操作员站上位监控计算机：品牌电脑、i5或以上的处理器、8G内存、1000G硬盘、 USB光电键鼠、22”液晶显示器。。。。 。。
