系统组成：

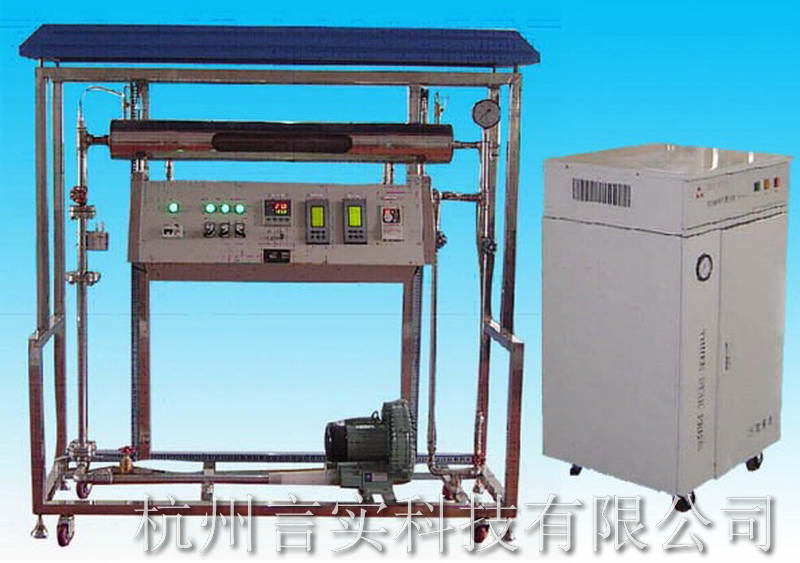

实验装置由传热系数测定实验装置实验对象 ，，，，，，，全自动蒸汽发生器、传热系数测定实验装置智能仪表上位控制系统控制箱、及上位控制系统及数据处理软件四部分组成。。。。。。。。
装置功能：
1.通过对本换热器的实验研究 ，，，，，，，可以掌握间壁套管式换热器对流传热系数的测定方法 ，，，，，，，加深对其概念和影响因素的理解。。。。。。。。并应用线性回归分析方法 ，，，，，，，确定关联式Nu=ARemPr0.4中常数A、m的值。。。。。。。。
2.体现主要热阻侧流体流速的改变对总传热速率的影响。。。。。。。。
3.采用水蒸气-水换热体系 ，，，，，，，对流换热的简单套管换热器。。。。。。。。通过观察视窗 ，，，，，，，学生能够观察蒸汽在换热管外壁冷凝现象。。。。。。。。
4.温度采用高精度进口贴片式精微Pt100+智能巡检记录仪测量 ，，，，，，，响应速度快而准确。。。。。。。。学生在操作中了解采用数字化仪表 ，，，，，，，计算机进行数据采集、过程控制的基本原理和过程。。。。。。。。
装置特点：
1.数据稳定 ，，，，，，，用图解法求得的回归式与经验公式很接近。。。。。。。。
2.蒸汽源采用工业化全自动蒸汽发生器（12KW） ，，，，，，，气源稳定、操作方便。。。。。。。。
3.传热管路采用管道法兰联接 ，，，，，，，不但密封性能好 ，，，，，，，而且拆装方便。。。。。。。。
