系统组成：

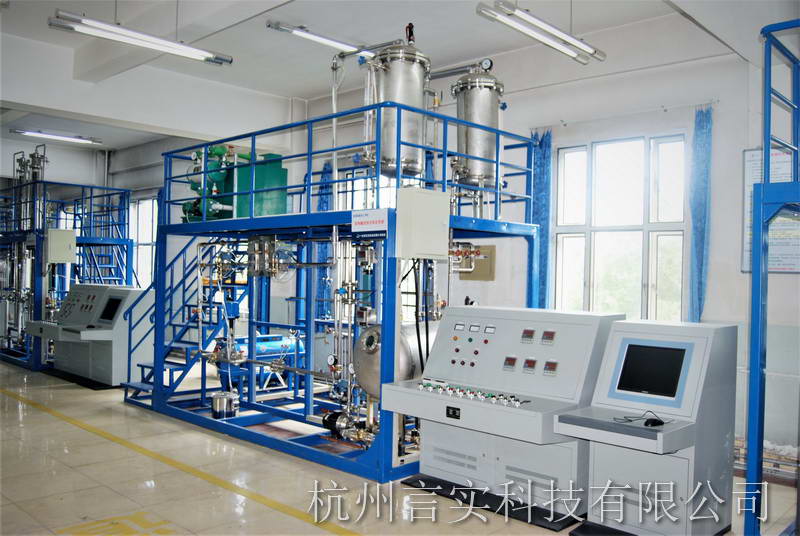

1.设备框架：3700×2000×3600mm整机采用钢质安装框架（两层设计，，，，，，，一层平面方便操作、检修、出入，，，，，，，二层有安全斜梯通上并有护栏、防滑花纹板），，，，，，，防锈红丹底漆，，，，，，，喷烤漆处理。。。。。。
2.流体输送单元实训装置培训单元｛液体输送岗位（压力输送，，，，，，，双离心泵串/并联及互锁联动、旋涡泵、输送）；；；；；真空泵输送岗位；；；；；阻力测定岗位；；；；；离心泵特性及管路特性测定岗位；；；；；压缩气/液混合输送岗位；；；；；过程控制液位、流量、压力控制岗位｝。。。。。。
3.机械设备配置：低位水槽储罐、压缩空气缓冲罐、高位水槽储罐，，，，，，，真空缓冲罐，，，，，，，附属管道及阀门。。。。。。
4.动力输送设备：不锈钢离心泵，，，，，，，容积式输送旋涡泵，，，，，，，真空水力喷射机组，，，，，，，空气输送压缩机。。。。。。
5.检测配置：离心泵输送流量检测控制，，，，，，，真空输送流量检测控制；；；；；容积式输送旋涡流量检测，，，，，，，压力输送流量检测，，，，，，，离心泵输送液体温度检测，，，，，，，离心泵输送泵前负压、泵出口压力检测，，，，，，，阻力（光滑、粗糙管、局部阻力）压损检测。。。。。。流量检测仪表需有：涡轮流量计、孔板流量计、玻璃转子流量计，，，，，，，高压玻璃转子流量计。。。。。。离心泵输送的压力及流量自动检测及就地检测冗余设置。。。。。。
6.就地显示检测控制仪表：选用厦门宇电智能仪表（带就地控制RS485通讯接口）。。。。。。
7.就地智能仪表电器控制台：钢制喷塑内安装漏电�；；；；；た掌亍⒌缌餍吐┑绫；；；；；て鞒浞挚悸侨松戆踩；；；；；�；；；；；同时每一组强电输出都有旋钮开关控制，，，，，，，保证设备安全，，，，，，，操作控制便捷；；；；；装有分相指示灯，，，，，，，开关电源，，，，，，，接触器，，，，，，，固态继电器，，，，，，，自锁开关，，，，，，，塑铜线，，，，，，，橡套线，，，，，，，屏蔽线，，，，，，，铝合金线槽等。。。。。。
8.就地计算机控制操作台：钢制喷塑倾角内嵌式计算机控制操作台。。。。。。
9.就地控制计算机
装置特点：
1.可以进行离心泵的开停车及流量调节；；；；；离心泵的气缚试验；；；；；离心泵的串、并联等操作；；；；；离心泵故障联锁实训；；；；；液位调节控制；；；；；液封调节；；；；；并引入了法兰盲板管理理念，，，，，，，更加贴近实际操作。。。。。。
2.可以实现空压机的开停车，，，，，，，压力缓冲罐的调节；；；；；真空泵的开停车；；；；；真空度调节等。。。。。。
3.可以测定离心泵及管路特性曲线，，，，，，，同时可以进行直管阻力及阀门局部阻力测定。。。。。。
4.可以认识并学会使用电磁流量计、孔板流量计、电动调节阀、差压变送器、光电传感器、热电阻、压力变送器、功率变送器、无纸记录仪、声光报警器等仪表；；；；；并掌握单回路、串级控制和比值控制等控制方案的实施。。。。。。
项目 | 基本理论及专业课程的实验教学 |
实验教学 | 1、离心泵的性能曲线测定；；；；；能进行离心泵的开停车及流量调节；；；；； 2、阻力测定（光滑管、粗糙管）及管路特性测定；；；；； 3、具有不同的输送方式：泵输送、真空抽送、高位自流等；；；；；能进行流量、压力、液位的调节；；；；；使学生了解几种常用流量计（孔板流量计、电磁流量计、玻璃转子流量计）的构造、工作原理和主要特点；；；；； 4、使学生了解各种阀门的结构以及适用场合；；；；； 5、使学生了解水力喷射真空机组的结构及流量调节方法；；；；； 6、了解离心泵的气蚀、气缚等多种不正常现象的产生原因及消除方法。。。。。。 |
操作实训 | 操作实训内容 |
开车准备 | 1、工艺流程图的识读与表述；；；；； 2、熟悉现场装置及主要设备、仪表、阀门的位号、功能、工作原理和使用方法；；；；； 3、按照要求制定操作方案；；；；； 4、检查流程中各设备、管线、阀门是否处于正�？？？ ？？ ？？底刺�；；；；； 5、引入公用工程（水、电、汽）并确保正常；；；；； 6、装置上电，，，，，，，检查各仪表状态是否正常；；；；；动设备试车。。。。。。 |
开车 | 1、按正确的开车步骤开车，，，，，，，熟悉离心泵的操作；；；；； 2、正确选择流程，，，，，，，进行指定的实验内容。。。。。。 |
正常操作 | 1、测定离心泵的性能曲线；；；；； 2、阻力测定（光滑管、粗糙管、局部）及管路特性测定；；；；； 3、了解几种常用流量计（涡轮流量计、孔板流量计、玻璃转子流量计，，，，，，，高压玻璃转子流量计）的构造、工作原理和主要特点。。。。。。掌握流量计的标定方法。。。。。。进行流体的输送，，，，，，，熟悉泵送、真空抽送、压送、自流等不同流体输送方式，，，，，，，了解液位的控制；；；；； 4、了解各种阀门的结构以及适用场合；；；；； 5、离心泵的开停车及流量调节；；；；； 6、真空水力喷射机组的开停车及流量调节；；；；； 7、离心泵的气蚀、气缚等多种不正常现象的产生及消除；；；；； 8、管道走向对流体输送的影响；；；；； 9、介质的特性对流体输送的影响；；；；； 10、常用容积泵（旋涡泵）的开停车及流量调节；；；；； 11、离心泵输送流量、压力的自动控制，，，，，，，贮罐液位的控制。。。。。。 |
停车 | 1、按正常的停车步骤停车；；；；； 2、检查停车后各设备、阀门的状态，，，，，，，确认后做好记录。。。。。。 |
事故处理 | 1、会观察、处理离心泵的气蚀现象；；；；； 2、会观察、处理离心泵的气缚现象；；；；； 3、会按照要求选择、连接管路。。。。。。 |
设备维护 | 1、离心泵的开、停、正常操作及日常维护；；；；； 2、各种流量计的构造、工作原理、正常操作及维护；；；；； 3、主要阀门的位置、类型、构造、工作原理、正常操作及维护；；；；； 4、温度、流量、压力传感器的测量原理；；；；；温度、压力显示仪表及流量控制仪表正常使用。。。。。。 |
可实现自动化功能 | 1、自动测定离心泵测定离心泵的性能曲线；；；；； 2、上位贮罐液位的自动控制；；；；； 3、自动测定光滑管的阻力系数；；；；；测定粗糙管的阻力系数；；；；； 4、离心泵流量、压力的自动调节。。。。。。 |
监控软件 | 1、上位组态监控平台软件的熟悉、了解及使用。。。。。。 |
软件 | 化工专业技能实训仿真软件一套，，，，，，，真实再现装置操作过程，，，，，，，作为学生实际操作前的模拟练习使用；；；；；软件内嵌专家评分系统，，，，，，，可对学生操作过程进行监控，，，，，，，并给予评分，，，，，，，便于教师考察培训效果。。。。。。 |
